Привод для автоматических распашных дверей ad-swing
Электромеханический привод AD-SWING предназначен для автоматизации распашных дверей с массой створки до 200 кг и шириной до 2 м.

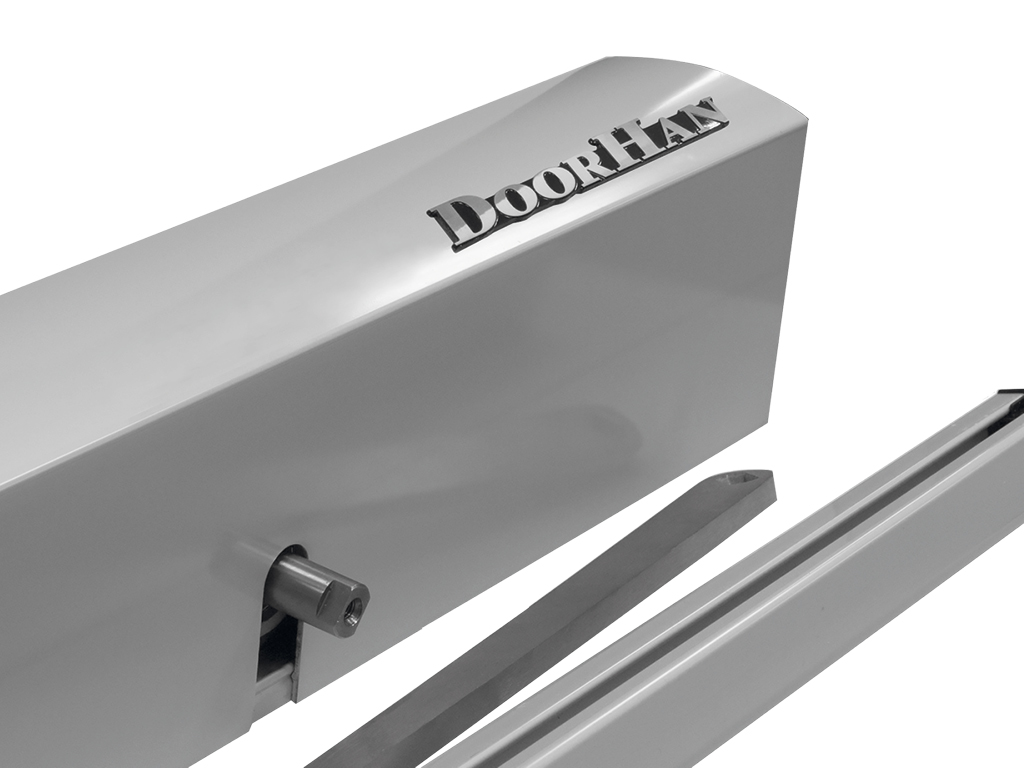

ДИЗАЙНПечать раздела
ТАБЛИЦА



КОНСТРУКЦИЯПечать раздела

1. Крышка левой части 2. Крышка правой части 3. Ввод питающего кабеля 220 В 4. Трансформатор 5. Двигатель 24 В 6. Контроллер 7. Тяга
СПОСОБЫ МОНТАЖАПечать раздела
![]() |

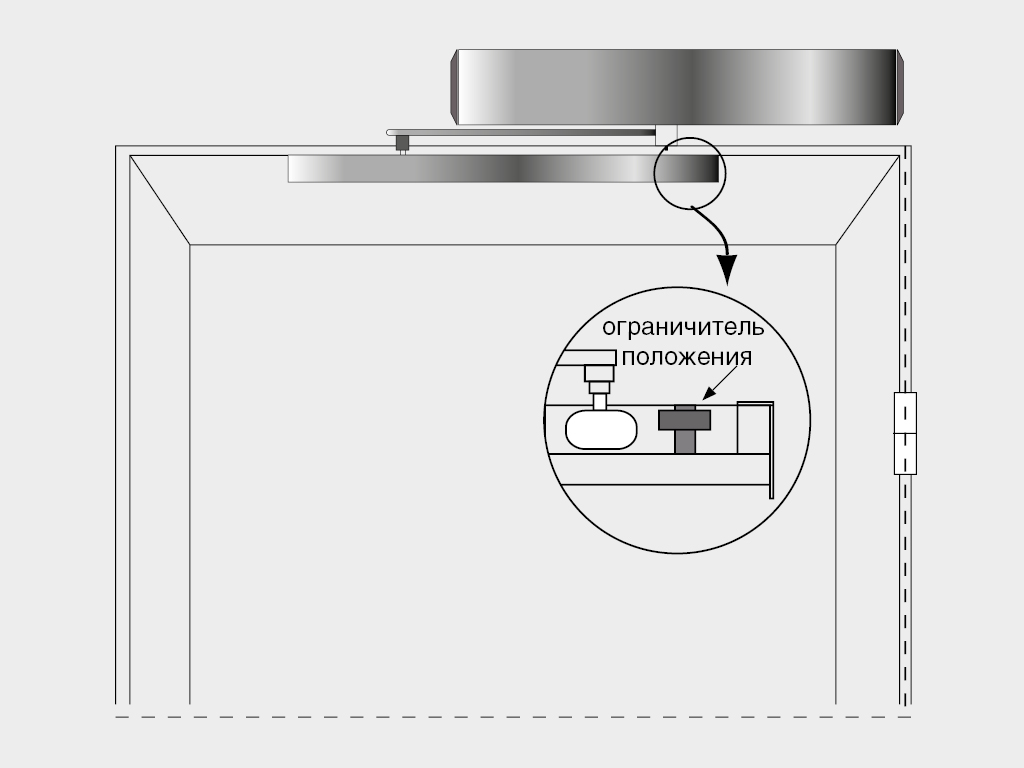

Открытие внутрь. Левое положение. |
![]() |

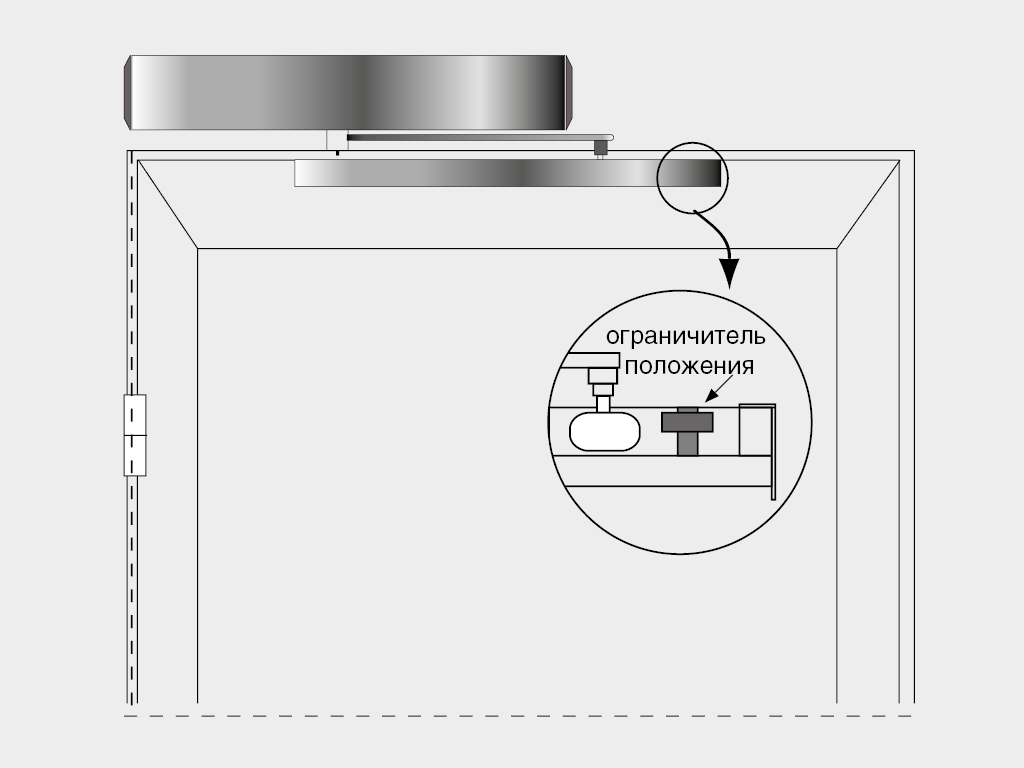

Открытие внутрь. Правое положение. |
![]() |

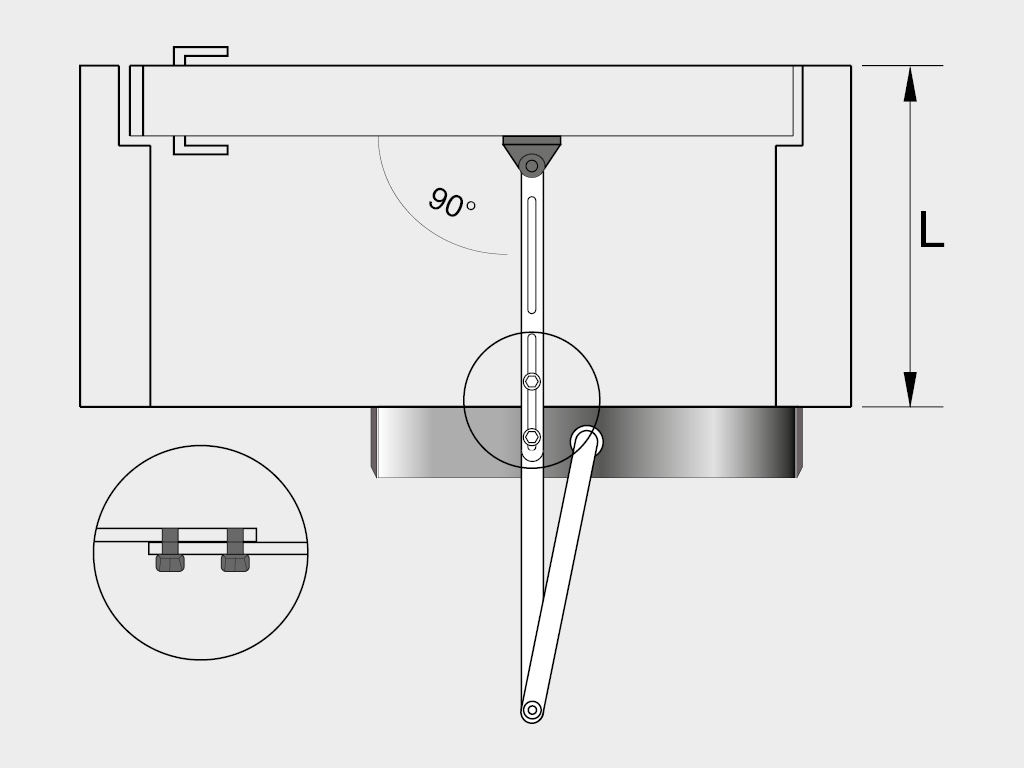

Открытие наружу. Левое положение. (Необходимо использовать рычаг AD-28) |
![]() |

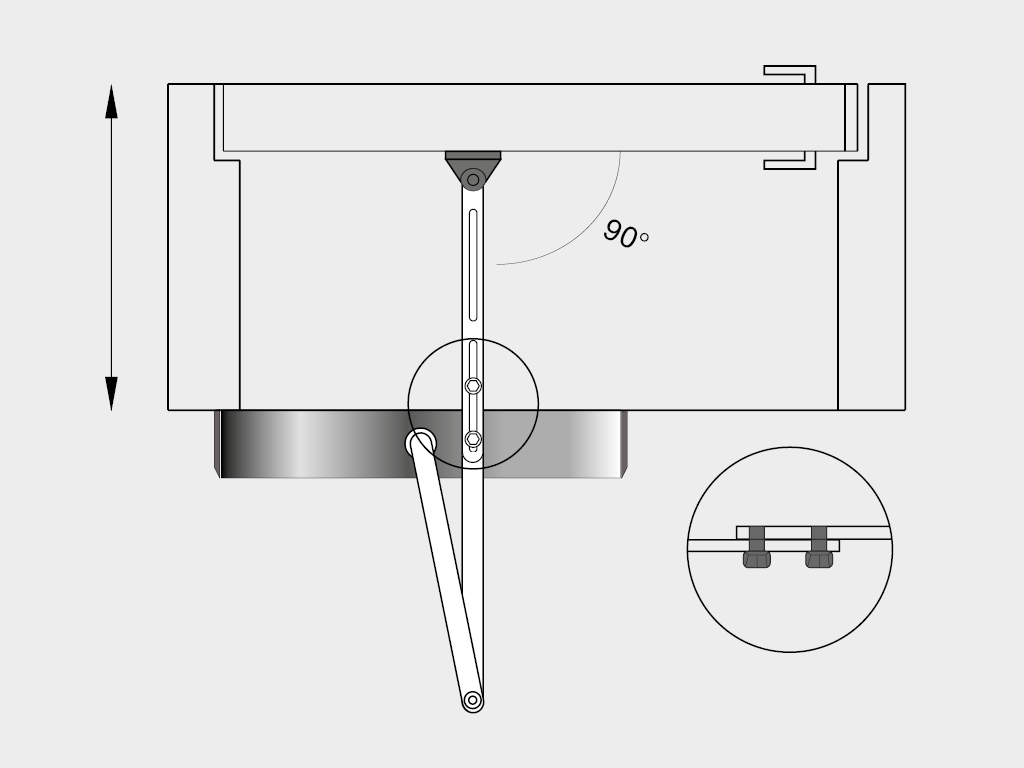

Открытие наружу. Правое положение. (Необходимо использовать рычаг AD-28) |
БАЗОВАЯ КОМПЛЕКТАЦИЯПечать раздела
![]() |
Пластинa крепления приводa |
![]() |
Тягa для открытия двери внутрь |
![]() |
Крышка механизмa |
![]() |
Направляющaя тяги для открытия двери внутрь |
![]() |
Мехaнизм |
![]() |
Беспроводная кнопка управления AD-30 |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯПечать раздела
![]() |

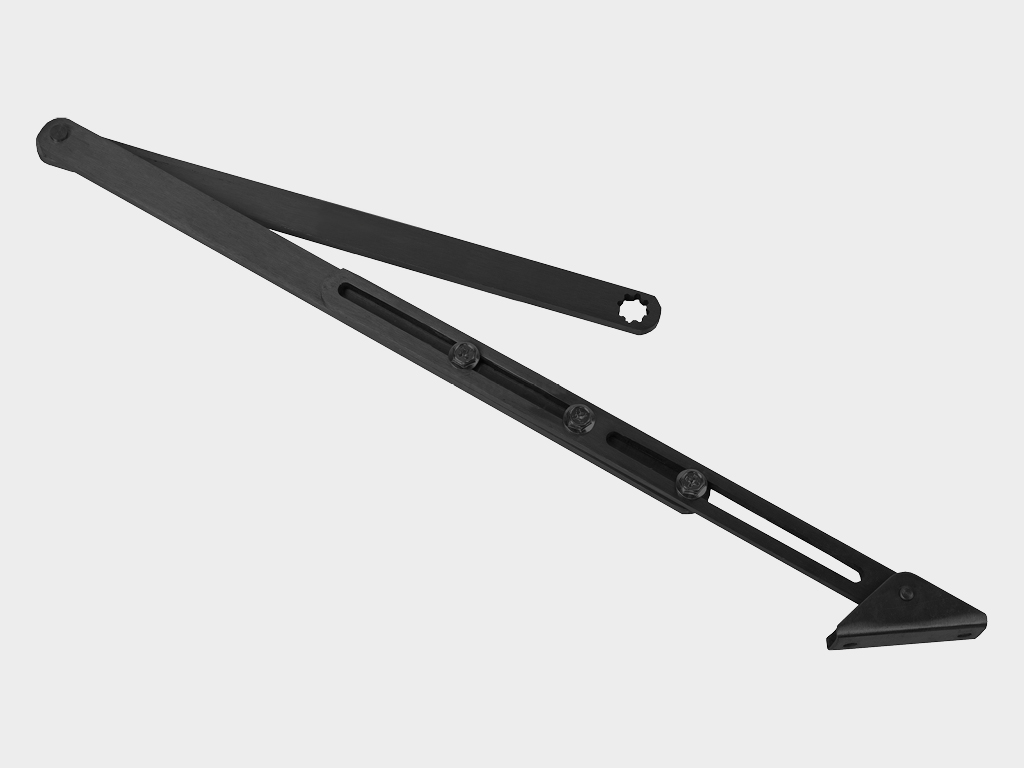

Рычаг привода AD-SWING для открывания двери наружу |
![]() |
Датчик-радар автоматических дверeй |
![]() |
Фотоэлементы для автоматических дверей (комплект) |
![]() |
Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами |
![]() |
GSM-модуль для приeма сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода |
![]() |
Внешний радиоприемник DHRE-1 |
![]() |
Пульт Transmitter-2PRO-Black для дистанционного управления двумя автоматическими устройствами |
![]() |
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами |
![]() |
Пульт Transmitter-4 для дистанционного управлeния 4 автоматическими устройствами |
![]() |
Пульт Transmitter-Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами |
![]() |
Беспроводная кнопка Command-433 для дистанционного управления двумя автоматическими устройствами |
![]() |
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом, оснащенным встроенным или внешним приемником DoorHan |
![]() |
Ключ-кнопка Key-Swich для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа |
![]() |
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панeль или устройство считывания прокси-карт |
![]() |
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИПечать раздела
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Максимальный вес створки, кг. | 200 | |
Ширина створки, мм | 2 000 | |
Напряжение питания, В | от 200 до 250 | |
Двигатель, В | 24 | |
Класс защиты IP | 12 | |
Диапазон рабочих температур, °С | от -20 до +55 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИПечать раздела
1. Двери должны эксплуатироваться и содержаться таким образом, чтобы всегда гарантировалась безопасность пользователя, обслуживающего персонала и третьих лиц. 2. Используйте систему только в технически исправном состоянии. 3. Дверной привод AD-SWING находится в автоматическом режиме работы и обеспечивает автоматическое закрытие и открытие дверей. 4. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода. 5. Запрещается вносить изменения в автоматическую часть.
УПАКОВКАПечать раздела
УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
---|---|
пленка, пенопласт, картонная коробка |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВАПечать раздела
Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕПечать раздела
Возможность открывания двери как внутрь, так и наружу (опция доступна при использовании рычага AD-28)
Привод поддерживает различные режимы управления дверью: c радиокнопки, идущей в комплекте, датчика-радара или в режиме «толкни и иди»
Синхронизация двух приводов (ведущий и ведомый) при автоматизации двустворчатых распашных дверей с возможностью регулировки интервала по времени между ведомым и ведущим
Для большего удобства и безопасности работы к приводу могут быть подключены различные аксессуары DoorHan (фотоэлементы, датчики движения, ключ-кнопки и т. д.)
